Membuat Giga Bass Amplifier menggunakan transistor 945
Membuat mega bass menggunakan transistor c945 sangatlah mudah. Hanya memerlukan beberapa komponen-komponen, dan itu pun tidak banyak. Namun hasilnya sangat mantap. Suara bass jeduk deng menggelegar di dada tapi lembut dan empuk.
Kelebihan mega bass menggunakan transiator, menurut pengalaman saya, suara bass yang dihasilkan lebih empuk. tidak kasar seperti menggunakan IC. Kalau masalah keras tidaknya tergantung resistor gain yang di gunakan.
Saya mendapatkan skema ini dari sebuah power amplifier bulit up milik user, yang kebetulan dibawa ke rumah di suruh perbaiki karena bass-nya terlalu mantap katanya. Ya maklum lah, si user usianya udah mendekati tua biasanya gak suka sama yang bass menggelegar, lebih senang kepada yang jernih mid dan hight-nya. Tidak seperti anak jaman sekarang malah suka sama yang bass-nya mantap.
Akhirnya aku bongkar, di dalamnya ada sebuah rangkaian terpisah yakni si mega bass tadi, langsung dah saya copot dan saya ganti galaxy, dan berhasil suara trebble dan middlenya menjadi lebih menonjol.
Kemudian saya tes dan coba rangkaian mega bass ini saya pasang di power amplifier milik saya. Wah, hasilnya beneran mantap dah pokoknya. Suara bass-nya nikmat banget dah. Cocok untuk amplifier rumahan.
Untuk membuat rangkaian mega bass ini cukup mudah, siapkan dulu bahan-bahan berikut ini.
Solder
Tenol/Timah
PCB
Komponen-komponen
Komponen yang perlu dipersiapkan adalah sebagai berikut.
1. Resistor 6K8 sebanyak 2 buah
2. Resistor 1M, jika tidak ada bisa 470K
3. Resistor 220 ohm sebanyak 2 buah
4. Resistor 18K.
5. Elco 100uf/16volt dan 10uf/50volt
6. Capasitor milar 220n/224 sebanyak 2 buah
7. Capasitor 63n/633
8. Transiator c945 atau 1815
Setelah semua peralatan dan bahan sudah lengkap, rangkailah sebagaimana skema berikut. Klik gambar untuk memperjelas.
Resistor 1M adalah resistor gain, jika diganti dengan nilai yang lebih rendah, maka suara akan semakin pelan, jika diganti dengan yang lebih tinggi nilainya maka akan semakin keras, cuma lebih rentan terjadi noise.
Setelah rangkaian telah selesai dibuat, silahkan tes dan dengarkan hasilnya, mohon ceritakan hasilnya di kolom komentar. Jika terjadi permasalahan dan ada yang belum dimengerti silahkan bisa curhat di komentar.
Terima kasih cukup sekian, dan jangan lupa berbagi.
Kelebihan mega bass menggunakan transiator, menurut pengalaman saya, suara bass yang dihasilkan lebih empuk. tidak kasar seperti menggunakan IC. Kalau masalah keras tidaknya tergantung resistor gain yang di gunakan.
Saya mendapatkan skema ini dari sebuah power amplifier bulit up milik user, yang kebetulan dibawa ke rumah di suruh perbaiki karena bass-nya terlalu mantap katanya. Ya maklum lah, si user usianya udah mendekati tua biasanya gak suka sama yang bass menggelegar, lebih senang kepada yang jernih mid dan hight-nya. Tidak seperti anak jaman sekarang malah suka sama yang bass-nya mantap.
Akhirnya aku bongkar, di dalamnya ada sebuah rangkaian terpisah yakni si mega bass tadi, langsung dah saya copot dan saya ganti galaxy, dan berhasil suara trebble dan middlenya menjadi lebih menonjol.
Kemudian saya tes dan coba rangkaian mega bass ini saya pasang di power amplifier milik saya. Wah, hasilnya beneran mantap dah pokoknya. Suara bass-nya nikmat banget dah. Cocok untuk amplifier rumahan.
Untuk membuat rangkaian mega bass ini cukup mudah, siapkan dulu bahan-bahan berikut ini.
Solder
Tenol/Timah
PCB
Komponen-komponen
Komponen yang perlu dipersiapkan adalah sebagai berikut.
1. Resistor 6K8 sebanyak 2 buah
2. Resistor 1M, jika tidak ada bisa 470K
3. Resistor 220 ohm sebanyak 2 buah
4. Resistor 18K.
5. Elco 100uf/16volt dan 10uf/50volt
6. Capasitor milar 220n/224 sebanyak 2 buah
7. Capasitor 63n/633
8. Transiator c945 atau 1815
Setelah semua peralatan dan bahan sudah lengkap, rangkailah sebagaimana skema berikut. Klik gambar untuk memperjelas.
 |

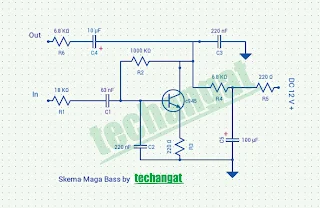

| Skema Giga Bass Amplifer |
Resistor 1M adalah resistor gain, jika diganti dengan nilai yang lebih rendah, maka suara akan semakin pelan, jika diganti dengan yang lebih tinggi nilainya maka akan semakin keras, cuma lebih rentan terjadi noise.
Setelah rangkaian telah selesai dibuat, silahkan tes dan dengarkan hasilnya, mohon ceritakan hasilnya di kolom komentar. Jika terjadi permasalahan dan ada yang belum dimengerti silahkan bisa curhat di komentar.
Terima kasih cukup sekian, dan jangan lupa berbagi.
